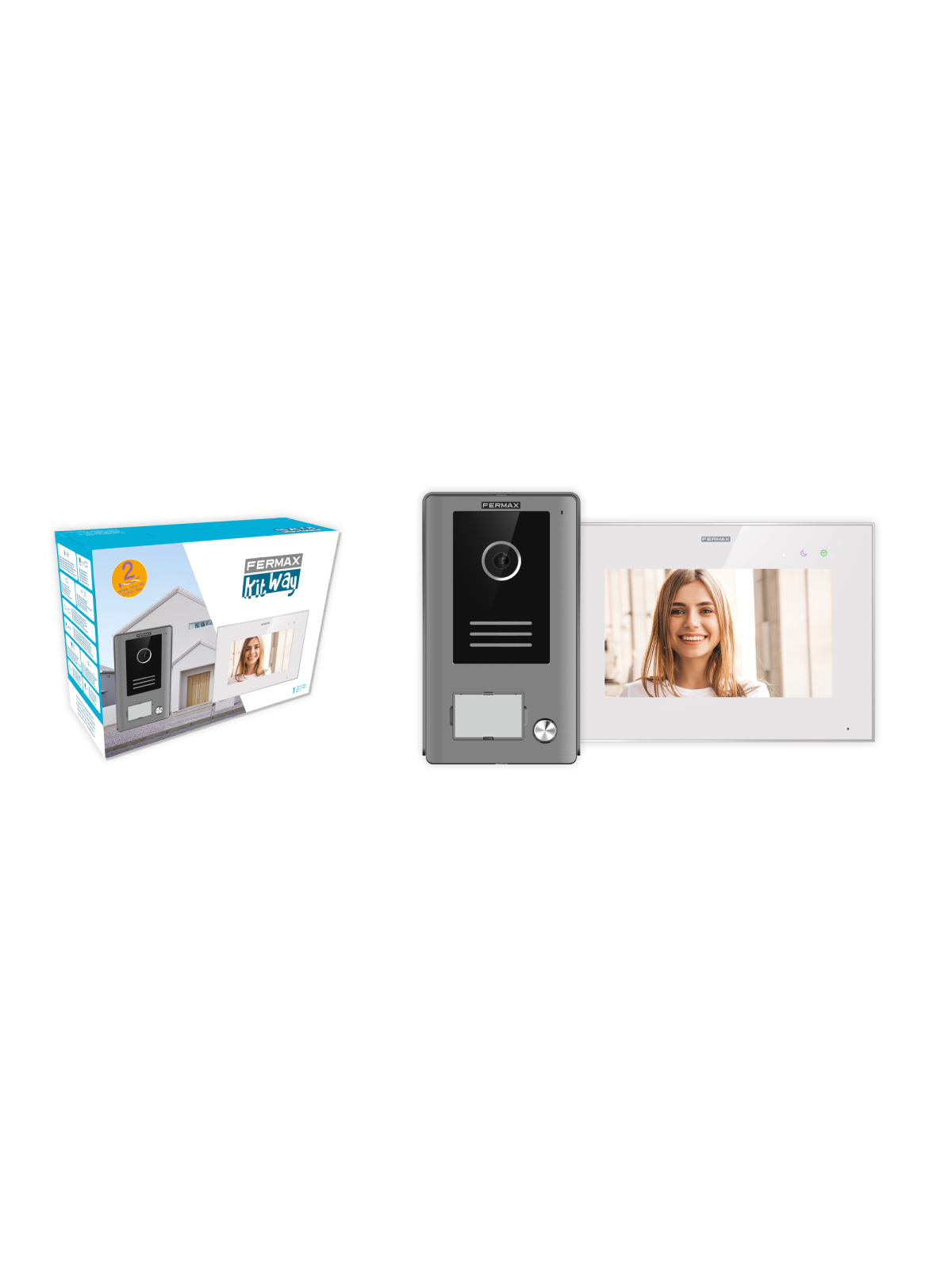

Kit vidéo WAY 7'' 1/bp

Kit

Comprend :

• Plaque 1527 WAY 1/L avec visière
• Moniteur 1525 VOIES 7"
• 1440 Alimentation DIN8 26DC-2A

Prolongements :

• BOÎTIER : jusqu'à 2 moniteurs supplémentaires (3 au total) sans nécessiter d'alimentation supplémentaire.
• PANNEAU EXTÉRIEUR : jusqu'à 1 panneau extérieur supplémentaire (total 2).

Caméras supplémentaires :

• 1 caméra CCTV aérienne analogique supplémentaire peut être installée sur chaque plaque de rue (jusqu'à 2 caméras dans la même installation).

Alimentateur Réf.1440

• Caractéristiques : 100-240 Vac, 0,6 A (50-60 Hz) / 26 Vdc, 2 A. Montage sur rail DIN 8

Platine Réf. 1527

• Montage en surface. Visière anti-pluie incluse, nécessaire au montage.
• Finition des matériaux : zamak et aluminium
• Connexions (bornes S+, S-) pour gâches électriques 12 Vdc à faible consommation. Consommation maximale de l'ouvre-porte électrique : 250 mA pendant la maintenance. Programmable (1-8 s.).
• Relais sans potentiel pour l'activation de la 2ème porte (garage) : Configurable comme Normalement Ouvert/Fermé (COM, NO/NC). Programmable (1-8 s.).
• Connexion pour bouton de sortie de couloir (bornes PL, S+) : Active l'ouvre-porte électrique (S+, S-) lorsqu'il est enfoncé.
• Porte-carte (avec extraction frontale) et bouton d'appel, tous deux rétroéclairés par LED. Activation du rétroéclairage par capteur de lumière.
• Potentiomètre de réglage du volume du haut-parleur.
• Connexions (GND, CCTV) pour caméra CCTV analogique supplémentaire.

Moniteur Réf. 1525

• Montage en surface (connecteur mural inclus).
• Écran tactile 7" L'interface utilisateur intuitive prend en charge les opérations de balayage.
• Leds : Blanches : moniteur activé ; Violet : Ne pas déranger activé ; Vert : Photos/Vidéos en attente de visualisation
• Mode conversation : mains libres
• Connexions de la sonnette : GND, bornes BELL
• Date et heure : Heure : format 24h ; Date : format paramétrable. Programmable manuellement depuis le moniteur.
• Mode Ne pas déranger : Activation/désactivation immédiate et/ou temporisée pour une tranche horaire de la journée.
• Capture de photos : automatique-désactivée (désactivée par défaut) et manuelle. 100 photos sans carte Micro SD, 1 000 avec Micro SD (non incluse dans le kit). Les photos sur le moniteur peuvent être copiées sur une carte Micro SD.
• Capture vidéo : automatique-désactivable (désactivée par défaut) et manuelle. Uniquement avec une carte Micro SD de 8 à 32 Go, non incluse dans le kit. Jusqu'à 128 vidéos de 15 s.
• Supprimer des photos et des vidéos : Une par une, sélectionnez-en plusieurs, sélectionnez toutes. Lorsque vous atteignez la limite de stockage, supprimez les plus anciens. Possibilité de formater la Micro SD. La suppression après 30 jours est activée par défaut.
• Historique des appels (avec date et heure) : les photos et vidéos sont stockées avec la date et l'heure.
• Auto-on (visualisation de la rue depuis le moniteur) : 2 plaques et 2 caméras. Sélectionnable.
• Ouverture de porte piétonne (ouvre-porte électrique) : Active la sortie 12 Vdc (Bornes S+, S- à bord). Temps d'ouverture programmable (1-8 s.)
• Ouverture de porte de garage (ouvre-porte électromagnétique) : Active le relais (bornes COM, NO/NC). Temps d'ouverture programmable (1-8 s.)
• Ajustements de l'image : Luminosité, Contraste et Couleur.
• Réglage du volume des appels et des conversations : 0 à 8 niveaux
• Fonction interphone interne à la maison : Possibilité d'appeler un ou de tous. Maximum jusqu'à 3 moniteurs par maison (1 principal et 2 supplémentaires)
• Langues des menus : 16
• Mélodies d'appel : 16. Sélectionnables pour : appel de plaque de rue, sonnette de porte, appel interphone.
• Compatibilité avec les caméras CCTV : Une caméra aérienne analogique par carte.

Relations:

• Autobus(B,B);
• Sonnette (GND, BELL);
• Emplacement pour carte Micro SD (8-32 Go) ;
• Commutateur d'adaptation d'impédance du signal vidéo (dipswitch 1 ON en fin de ligne).
• Commutateur de configuration de l'adresse du domicile (dipswitch 2 : OFF=Home 1 ; ON=Home 2)

Spécifications techniques

Platine Réf. 1527

Alimentation

• Nominal : 24Vdc NON POLARISÉ (la polarisation n'est pas prise en compte lors de l'installation). Alimenté directement depuis le bus

Environnemental

• Température de fonctionnement :[-25ºC, +70ºC]
• Humidité relative (sans condensation) : [5 %, 95 %]
• Degré d'étanchéité (IP) : 44

Mécanique

• Dimensions (largeur x hauteur x profondeur) : 94 x 164 x 21 (34 avec visière) mm
• Degré de résistance aux chocs (IK) : 07

Caméra

• Angles : H=120º ; V=90º
• Vision nocturne couleur grâce à LED blanches (6) avec activation du capteur de lumière. Comme il est équipé de LED, aucun éclairage supplémentaire n'est requis.
• Résolution de la caméra : 900 TVL

Moniteur Réf. 1525

Alimentation

• Nominal : 24Vdc NON POLARISÉ (la polarisation n'est pas prise en compte lors de l'installation). Alimenté directement depuis le bus

Environnemental

• Température de fonctionnement : [-10ºC, +55ºC]
• Humidité relative (sans condensation) : [5 %, 95 %]
• Degré d'étanchéité (IP) : 30

Mécanique

• Dimensions (L x H x P) : 222 x 154 x 11,5 mm

Écran tactile

• Taille : 7"
• Format : 16:9
• Résolution : 1024 x 600 pixels

Technologie : WAY

Poids : 1,816 kg

Dimensions du produit : 21x29x11,5 cm
